Como escolher a válvula de processo e fluídos certa para cada aplicação industrial

Guia técnico para engenheiros, gestores e compradores que precisam tomar a decisão certa — sem erros custosos.

Uma válvula mal especificada raramente falha sozinha: ela arrasta junto o equipamento que protege, a linha que atende e, quase sempre, a produção do turno. O custo do equipamento errado nunca é só o preço da peça — é o tempo de parada, a manutenção corretiva e, em casos mais graves, o risco operacional.

O agravante é que a decisão costuma ser tomada sob pressão de prazo e orçamento, com dezenas de tipos, materiais e configurações disponíveis no mercado. Este guia foi escrito para encurtar esse caminho: você vai encontrar os principais tipos de válvulas industriais, quando aplicar cada um e quais critérios técnicos não podem ser negligenciados na especificação.

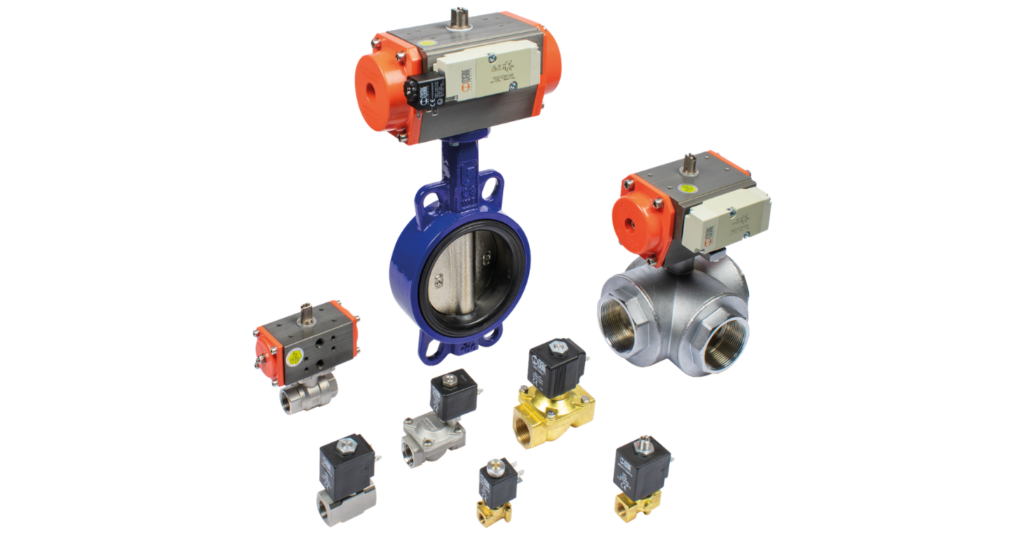

O que é uma válvula de processo e fluídos e por que ela é crítica

Uma válvula de processo e fluídos é o componente mecânico que controla o fluxo de fluidos — líquidos, gases, vapores ou misturas multifásicas — dentro de uma tubulação industrial. Sua função pode ser interromper, regular, redirecionar ou aliviar esse fluxo.

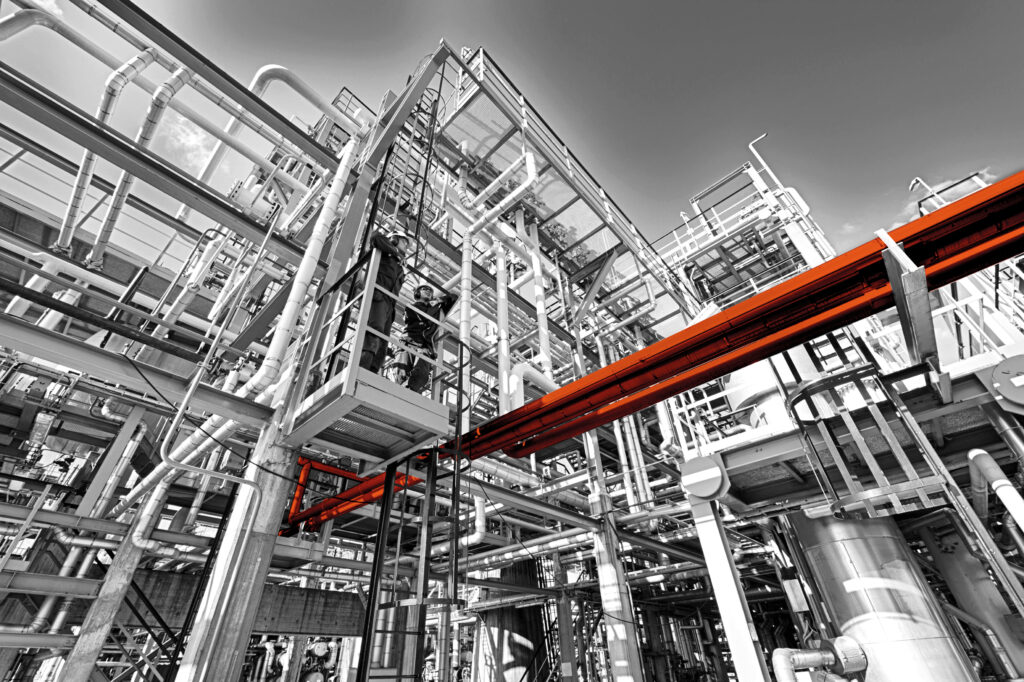

Uma refinaria, uma planta química ou uma usina termelétrica opera com centenas — às vezes milhares — de válvulas simultaneamente. Cada uma é um ponto crítico: a falha de uma única unidade pode comprometer toda uma malha de processo.

A escolha correta, portanto, não é apenas uma decisão técnica — é uma decisão com impacto direto em segurança, disponibilidade e custo operacional ao longo de toda a vida útil da planta.

Os principais tipos de válvulas de processo e flúidos

1. Válvula de esfera (Ball valve)

Princípio de operação: um obturador esférico com furo central gira 90° entre as posições aberta e fechada.

Características principais

• Acionamento rápido (quarto de volta)
• Baixíssima perda de carga em passagem plena
• Vedação hermética mesmo após muitos ciclos
• Disponível em passagem plena (full bore) ou reduzida (reduced bore)
• Versões V-port e esfera segmentada permitem controle de fluxo modulado

Aplicações típicas

• Isolamento de linhas (on/off)
• Gás natural, GLP e gases industriais
• Água, vapor de baixa pressão, óleos e hidrocarbonetos

Quando evitar

• Regulagem fina de vazão em modelos convencionais (use versões V-port se for o caso)
• Fluidos com alto teor de sólidos abrasivos
• Temperaturas acima do limite do assento (PTFE: ~200 °C; PEEK: até ~315 °C)

2. Válvula de gaveta (Gate valve)

Princípio de operação: um disco (gaveta) se desloca perpendicularmente ao fluxo, totalmente para fora da passagem quando aberta.

Características principais

• Passagem plena com mínima obstrução
• Projetada para operar apenas totalmente aberta ou totalmente fechada
• Acionamento lento (múltiplas voltas do volante)
• Boa resistência a altas pressões e diâmetros grandes

Aplicações típicas

• Linhas de petróleo bruto e derivados
• Sistemas de água industrial e rede de combate a incêndio
• Processos com baixa frequência de operação

Quando evitar

• Operação frequente (desgaste acelerado da gaveta e do assento)
• Controle de vazão (operação parcial provoca vibração e erosão)
• Espaços com altura limitada (a haste sobe acima do corpo na maioria dos modelos)

3. Válvula globo (Globe valve)

Princípio de operação: um obturador (plug) se move axialmente em relação ao assento, modulando a área de passagem.

Características principais

• Controle preciso e estável de vazão
• Perda de carga significativamente maior que os demais tipos (devido ao caminho em “S” do fluido)
• Vida útil elevada em serviço de modulação
• Configurações reta, angular e em Y para diferentes aplicações

Aplicações típicas

• Controle de vazão em sistemas de vapor
• Regulagem de temperatura em trocadores de calor
• Processos que exigem ajuste fino e operação contínua

Quando evitar

• Linhas onde a perda de carga seja crítica
• Fluidos viscosos ou com sólidos
• Aplicações puramente de isolamento (subutilização de um equipamento caro)

4. Válvula borboleta (Butterfly valve)

Princípio de operação: um disco circular gira em torno do próprio eixo dentro da tubulação, perpendicular ou paralelo ao fluxo.

Características principais

• Solução de menor custo para grandes diâmetros (acima de 6″)
• Construção compacta e leve, instalação rápida entre flanges (wafer ou lug)
• Boa modulação em posições intermediárias (especialmente em modelos high-performance e triple offset)
• Vedação menos hermética que a esfera nos modelos resilient seated

Aplicações típicas

• Água, esgoto, efluentes e utilidades em geral
• Ventilação industrial e ar comprimido
• Grandes linhas em papel e celulose, mineração e saneamento

Quando evitar

• Pressões muito elevadas em modelos convencionais (verificar a classe — modelos triple offset suportam até Classe 600 ou superior)
• Aplicações que exigem vedação metal-metal absoluta (avaliar triple offset)

5. Válvula de diafragma (Diaphragm valve)

Princípio de operação: um diafragma flexível (EPDM, NBR, PTFE) é pressionado contra um assento, isolando o fluido das partes internas do mecanismo.

Características principais

• O fluido não entra em contato com partes móveis metálicas
• Excelente para fluidos corrosivos, viscosos ou com partículas em suspensão
• Design higiênico, compatível com limpeza CIP/SIP
• Vida útil do diafragma é o principal item de manutenção preventiva

Aplicações típicas

• Indústria farmacêutica e biotecnologia
• Alimentos e bebidas
• Ácidos, bases e fluidos quimicamente agressivos

Quando evitar

• Temperaturas acima do limite do diafragma (geralmente até 175 °C para PTFE)
• Pressões acima de ~10 bar nos modelos convencionais
• Diâmetros muito grandes (limitação construtiva)

6. Válvula de retenção (Check valve)

Princípio de operação: permite o fluxo em apenas um sentido. O fechamento é automático na inversão ou queda de pressão.

Características principais

• Sem atuação manual ou automatizada
• Vários designs internos com aplicações distintas: swing, lift, wafer, dual plate, piston
• Proteção essencial contra refluxo e golpe de aríete (com modelos de fechamento rápido)

Aplicações típicas

• Saída de bombas e compressores
• Proteção de trocadores, vasos e equipamentos sensíveis a refluxo
• Linhas de vapor e condensado

Quando evitar

• Linhas com pulsação severa (avaliar modelos específicos para esse serviço)
• Fluxos muito baixos abaixo da velocidade mínima para manter o obturador aberto (provoca chattering)

7. Válvula de alívio e segurança (Relief / Safety valve)

Princípio de operação: abre automaticamente quando a pressão do sistema ultrapassa o valor de ajuste (set pressure), aliviando o excesso para a atmosfera ou para um sistema de coleta.

Características principais

• Equipamento de segurança crítico — exige certificação, rastreabilidade e ensaios periódicos em bancada
• Set pressure ajustado e selado em bancada certificada
• Especificação regulamentada pelas normas API 520 (dimensionamento), API 521 (sistemas de alívio) e API 526 (válvulas flangeadas)

Aplicações típicas

• Vasos de pressão, caldeiras e reatores (obrigatório pela NR-13)
• Linhas de gás e vapor sob alta pressão
• Qualquer ponto onde haja risco de sobrepressão

Outras válvulas que aparecem com frequência

• Válvula agulha (needle): controle muito fino em pequenas vazões — instrumentação e amostragem.
• Válvula plug: semelhante à esfera, com obturador cilíndrico ou cônico. Boa para fluidos com sólidos.
• Válvula pinch: o fluxo passa por uma mangueira elastomérica que é “pinçada” para fechar. Excelente para slurries abrasivas e sanitárias.
• Válvula de controle (control valve): categoria que reúne globo, borboleta de alto desempenho e esfera segmentada equipadas com atuador e posicionador para modulação automática.

Como especificar corretamente: os critérios que importam

Identificar o tipo é o ponto de partida. A especificação completa exige cruzar essas características com as condições reais do processo.

Fluido de processo

Qual o estado físico (líquido, gás, vapor, slurry)? É corrosivo, inflamável, tóxico, abrasivo? Contém sólidos em suspensão? Essa resposta define o tipo da válvula, o material do corpo, o material dos vedantes e, em muitos casos, o tipo de atuação.

Pressão e temperatura de operação

Trabalhe sempre com as condições máximas previstas — incluindo transientes, partidas, paradas e cenários de upset — e não com as nominais. Uma válvula subdimensionada é uma falha catastrófica esperando o momento certo. Confirme a classe de pressão (ASME 150, 300, 600, 900, 1500, 2500) compatível com a curva pressão × temperatura do material escolhido.

Frequência de operação

A válvula opera dezenas de vezes por dia ou fica meses sem ser acionada? Isso impacta diretamente o design interno, o material dos assentos e o tipo de atuador.

Tipo de operação: isolamento ou controle

• Isolamento (on/off): esfera, gaveta, borboleta convencional
• Controle (modulação): globo, borboleta de alto desempenho, esfera V-port ou segmentada
• Proteção automática: retenção e alívio

Material do corpo e dos internos

Aço carbono é adequado para água e hidrocarbonetos não corrosivos. Aço inox 304/316 cobre boa parte dos serviços corrosivos moderados. Para condições mais severas — ácidos concentrados, cloretos, ambientes marinhos — entram duplex, super duplex, Hastelloy, Monel ou Inconel. A compatibilidade química é inegociável.

Tipo de conexão

Flangeada (a mais comum em diâmetros médios e grandes), roscada (pequenos diâmetros), soldada (alta pressão e responsabilidade), wafer e lug (típicas em borboletas). A escolha depende da pressão, da política de manutenção e do código da tubulação.

Tipo de atuação

Manual (volante ou alavanca), pneumática, elétrica, hidráulica ou eletro-hidráulica. A definição leva em conta acessibilidade do ponto, classificação da área (zona classificada exige certificação Ex), tempo de resposta exigido e necessidade de modulação.

Normas e certificações aplicáveis

Os principais referenciais técnicos:

• API 6D — válvulas para óleo e gás
• API 600 / 602 / 603 — válvulas de gaveta
• API 608 / 609 — válvulas de esfera e borboleta
• ASME B16.34 — projeto, dimensões e classes de pressão
• ISO 5208 — testes de vedação
• NR-13 — vasos de pressão e caldeiras (Brasil)
• 3-A Sanitary Standards — alimentos, bebidas e farmacêutico

Fluxo de decisão rápido

Antes de abrir o catálogo, responda a estas perguntas na ordem:

1. A função é isolar, controlar, proteger contra refluxo ou aliviar pressão? → define a família.
2. Qual a pressão e temperatura máximas reais? → define a classe e o material.
3. O fluido é limpo, corrosivo, abrasivo ou sanitário? → refina o tipo e os internos.
4. Qual a frequência de operação? → define o design interno e o atuador.
5. Existe restrição de espaço, peso ou perda de carga? → pode redirecionar a escolha (ex: borboleta no lugar de gaveta).

Tabela de referência rápida

Os erros mais comuns na especificação

1. Decidir pelo menor preço sem avaliar o custo do ciclo de vida. A válvula mais barata da cotação raramente é a mais barata ao longo de 10 anos. Manutenção, paradas e substituições antecipadas costumam superar em larga margem o que se economizou na compra.

2. Especificar para condições nominais em vez das máximas reais. Picos de pressão na partida, golpes de aríete e excursões de temperatura precisam estar dentro do envelope da válvula — não na borda dele.

3. Ignorar a frequência de operação. Uma válvula de gaveta com ciclagem diária se desgasta muito mais rápido do que sua premissa de projeto previa. Para esse perfil, esfera ou borboleta entregam mais ciclos por real investido.

4. Subdimensionar o material. Corpo em aço carbono em linha com presença de cloretos, mesmo em baixa concentração, é falha por pitting programada. A compatibilidade química e mecânica não admite atalhos.

5. Subestimar o atuador. Atuador subdimensionado fecha lentamente, falha em condições de baixa pressão de ar ou não vence o torque de ruptura após meses parado. O atuador é parte da válvula, não um acessório.

6. Dispensar o suporte técnico do fornecedor. A especificação correta é trabalho conjunto entre a engenharia da planta e a engenharia de aplicação do fornecedor. Um bom parceiro técnico identifica riscos antes da partida — quando ainda dá para corrigir sem custo.

Conclusão

Não existe a “melhor válvula” — existe a válvula certa para cada aplicação. Entender o que cada tipo entrega, cruzar com as condições reais do processo, considerar materiais, atuação e ciclo de vida, e contar com um fornecedor tecnicamente qualificado é o caminho mais seguro para garantir desempenho, disponibilidade e segurança.

A especificação bem feita na fase de projeto poupa orçamento, prazo e dor de cabeça ao longo de toda a vida útil da instalação. A mal feita aparece — sempre — no momento mais caro.
